Новые конструкторские разработки манипуляторов всегда заставляют вспомнить олимпийский девиз «Citius, Altius, Fortius!», дословно означающий «быстрее, выше, сильнее!». С небольшим дополнением... Практичней.

Пневматический манипулятор с телескопической штангой для подъема подвешенных грузов.

Манипулятор выполнен из алюминиевого профиля и может применятся в сочетании с расположенной на опорной стойке консолью или с консольным краном. Как вариант, в составе легкого мостового крана (кран-балки). Конструкция манипулятора разработана для работы в процессах, в которых вертикальная ось груза не совпадает с вертикальной осью его перемещения. Перераспределение нагрузок достигается посредством системы рычагов с тележками. Элементы управления подъемом и опусканием груза расположены на рукояти управления.

Максимальная грузоподъемность - 150 кг. Максимальный крутящий момент - 30 кгм. Максимальная высота поъема - 1,5 м.

Пневматический манипулятор для рулонов

Подвесная передвижная версия манипулятора Partner EQUO оснащена самоцентрирующимися захватами для обработки полиэтиленовых материалов в рулонах различных размеров и веса. Приспособление может забрать рулон, наклонить его на 90 ° с помощью пневматического устройства и освободить в вертикальном положении. Манипулятор поставляется в комплекте с направляющими для создания подвесного пути. Комплект направляющих состоит из секций алюминиевого U-образного профиля с ребрами жесткости и комплекта узлов крепления. Соединение между различными частями подвесного пути осуществляется с помощью винтов.

Пневматический манипулятор для работы с массивом тары

Вакуумный захват для массива (слоя) бутылок разработан для применения с манипулятором Partner Equo. Каждый слой может состоять из 228-440 бутылок. Благодаря взаимозаменяемости, т.е. возможности установки захватов для отличающихся по форме бутылок, система способна обрабатывать различные типы бутылок, имеющих различные размеры и вес. Вакуум содается с помощью электрического насоса. Характеристики:

Максимальный вес массива - 135 кг мощность

Максимальный рабочий радиус поворота - 3100 мм

Вертикальный подъем - 2250 мм Передвижные опоры для манипуляторов

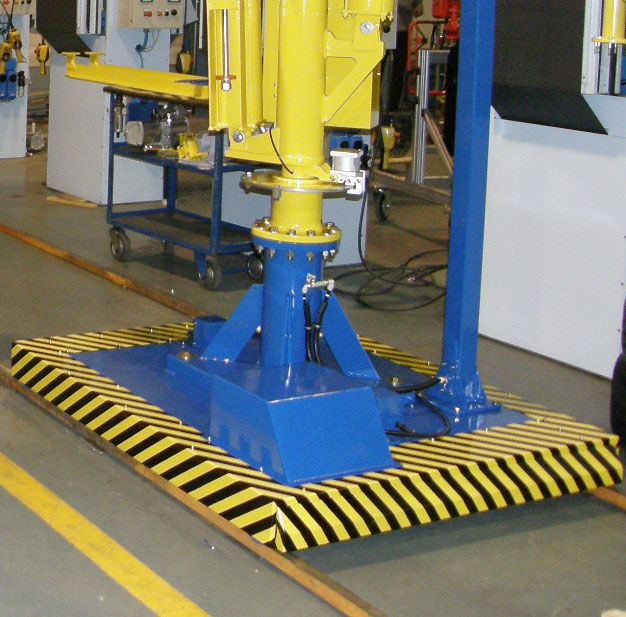

Фундаментная плита с возможностью перемещения по рельсовому пути. Состоит из двух стальных пластин и приводится в движение с помощью электродвигателя.
